圓振篩的結構及特點
結構

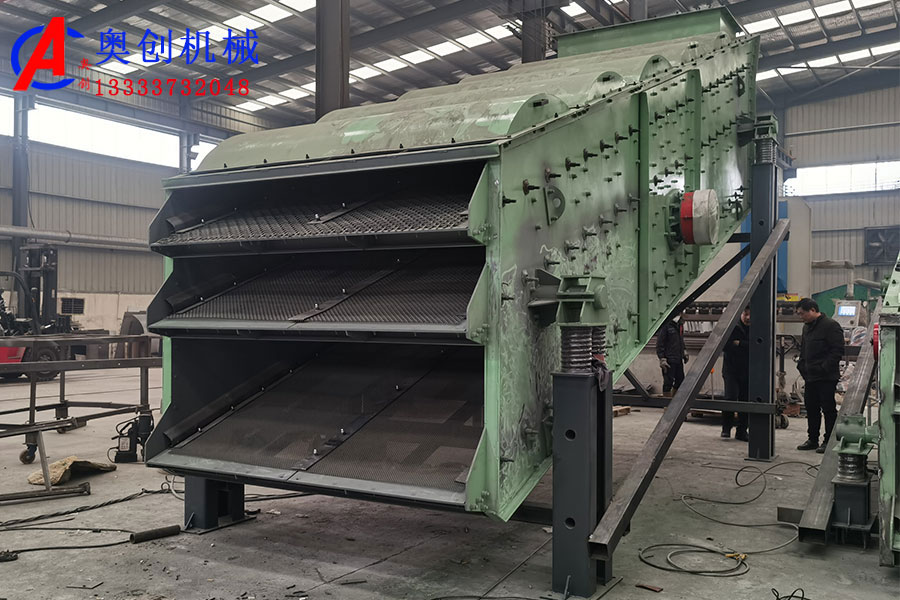

圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。如無特殊要求，YA和2YA型為紡織篩面，YAH型為沖孔篩面，各類篩面均能滿足。
振動篩結構組成：圓振篩篩機主要有篩箱、篩網、振動器、減振彈簧裝置、底架、懸掛（或支承）裝置及電動機等組成。
YKX稀油圓振動篩結構：由彈簧支承組、傳動裝置、篩箱、支承座、稀油潤滑振動器等組成。
驅動篩機采用結構簡單、制造維修容易的瓣形聯軸器和撓性盤聯軸器，克服了萬向聯軸器易損壞的缺陷；振動器采用偏心式結構，結構簡單；可配套選擇給料箱，給料箱的應用增加振動篩的有效篩分面積，同時延長進料端篩網使用壽命；傳動部分增加了中間過渡軸承座，中間過渡軸承座的應用有效保護了電機，延長了電機使用壽命。電動機安裝在篩框的左側，也可安裝在篩框的右側。該系列篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。
特點
圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，使用維修方便；采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔；采用橡膠隔振彈簧，壽命長、噪聲小、過共振區平穩等。
YKX稀油圓振動篩的特點優勢：
（1）處理能力大，篩分效率高。
（2）振動器采用軸承稀油潤滑、外置式塊偏心結構。具有激振力大，軸承負荷小、溫度低，噪音小等特點。（軸承溫升小于35°）。
（3）振動器整體拆裝，維護、更換方便，大大縮短了檢修周期。（更換振動器只需1～2小時）。
（4）篩機側板采用整板冷作、無焊接、強度高使用壽命長。橫梁與側板間聯接采用抗扭剪高強螺栓聯接，無焊接、橫梁易更換。
（5）篩機采用橡膠彈簧減振，與金屬?gòu)椈杀龋哂性胍粜?，壽命長，過共振動區平穩、篩機各支點動負荷小等優點。
（6）電機與激振器聯接采用撓性聯軸器，具有使用壽命長，對電機沖擊小等優點。
